女被啪到深处gif动态图男人_欧美日本视频一区_榴莲视频APP下载大全_在线91精品国产_色综合久久精品中文字幕首页_欠九九精品免费视频_国产又粗又猛又爽69XX_亚洲一区二区毛片在线观看_亚洲五月六月丁香激情优播浪潮色_?v免费不卡国产观看

WHDF混凝土無(wú)機(jī)納米抗裂減滲劑（又名WHDF混凝土增強(qiáng)密實(shí)(抗裂)劑，簡(jiǎn)稱WHDF），是武漢工程大學(xué)為完成國(guó)家“九五”重點(diǎn)攻關(guān)計(jì)劃“水工高面板堆石壩面板混凝土抗裂、抗?jié)B及耐久性研究”（項(xiàng)目編號(hào)：96-221-02-01）而研制的一種新型高性能混凝土外加劑，它能有效改善新拌混凝土工作性能以及硬化后混凝土的力學(xué)性能和變形性能，具有抗裂、減滲及提高耐久性之功能，并能自修復(fù)0.2mm以內(nèi)的裂縫。

產(chǎn)品形態(tài)：乳白（黃）色的液體

產(chǎn)品性質(zhì)：結(jié)晶型無(wú)機(jī)納米復(fù)合材料

在納米分散劑、鋁鈣抑制劑、晶化激發(fā)劑和活性激發(fā)劑的四劑合一的作用下，可以有效改善新拌混凝土的工作性能以及硬化后混凝土的力學(xué)性能和變形性能，使混凝土抗裂、密實(shí)及耐久性能得到大幅度的提升。

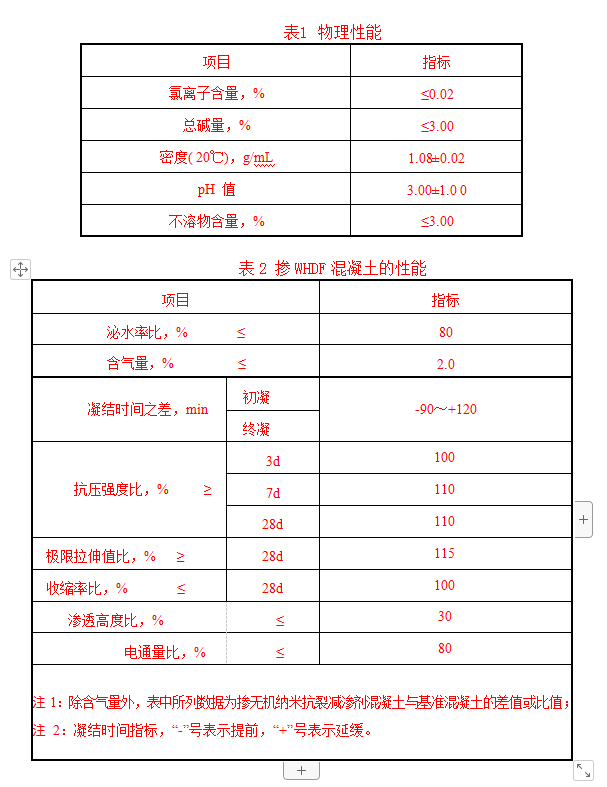

①抗裂性能：摻入WHDF后，混凝土抗壓強(qiáng)度提高（5~10）%；抗拉強(qiáng)度提高（15～25）%；極限拉伸值提高（15～20）%，早期水化熱最大峰值的時(shí)間可推遲24小時(shí)以上，早期干縮值可降低30%以上。說(shuō)明混凝土抗裂性能顯著提高。

②密實(shí)性能：摻入膠材用量2%的WHDF后，混凝土抗?jié)B等級(jí)≥P12，壓汞試驗(yàn)測(cè)得，混凝土總孔隙率下降8%。凍融循環(huán)次數(shù)可達(dá)300次以上，耐酸耐堿抗氯離子侵蝕，電通量減少20%以上。說(shuō)明WHDF可以改善混凝土密實(shí)（抗?jié)B）性能。

③耐久性能：耐久性能主要取決于混凝土的抗裂、抗?jié)B和安定性能。對(duì)于混凝土安定性，WHDF能夠促使影響安定性能的活性混合材參與相應(yīng)反應(yīng)，在避免有害置換反應(yīng)發(fā)生的同時(shí)，生成所需凝膠和穩(wěn)定的納米級(jí)礦物，從而改善混凝土的耐腐蝕性能。

④工作性能：摻入WHDF后混凝土體系中凝膠增多，膠鏈增長(zhǎng)，密度增大，混凝土拌合物的塑性粘度相應(yīng)提高，漿體對(duì)骨料握裹力提高，保水保坍性能好，拌合物泌水適中，不離析，流動(dòng)性好，且坍落度的經(jīng)時(shí)損失減小30%以上，確保施工泵送。

適用于所有對(duì)混凝土抗裂及防水性能要求高的建筑工程，包括但不局限于以下工程范圍：

①水利水電工程的堤壩以及地下建筑設(shè)施等混凝土的抗裂防水

②軍工核電地下工程混凝土的抗裂防水

③交通建設(shè)中的公路、鐵路、橋梁、碼頭、地鐵以及海下隧道等混凝土抗裂防水

④市政工程中自來(lái)水及污水處理工程混凝土的抗裂防水

⑤民用建設(shè)中的地下室、廚房、衛(wèi)生間和屋面現(xiàn)澆混凝土的抗裂防水

WHDF推薦摻量為混凝土膠材用量的2%，具體摻量根據(jù)現(xiàn)場(chǎng)工程實(shí)際要求調(diào)整。

摻WHDF抗裂防水混凝土施工需滿足以下要求：

1.與混凝土接觸的模板和墊層干凈且潤(rùn)濕

2. 檢查混凝土送料單，核對(duì)混凝土配合比，確認(rèn)混凝土強(qiáng)度等級(jí)，檢查混凝土運(yùn)輸時(shí)間，測(cè)定混凝土坍落度，必要時(shí)還應(yīng)測(cè)定混凝土擴(kuò)展度，在確認(rèn)無(wú)誤后再進(jìn)行混凝土澆筑

3. 混凝土宜一次連續(xù)澆筑；當(dāng)不能一次連續(xù)澆筑時(shí)，間隔時(shí)間不應(yīng)超過(guò)1.5小時(shí)。

4. 混凝土澆筑過(guò)程應(yīng)分層進(jìn)行，分層澆筑應(yīng)符合規(guī)定的分層振搗厚度要求，上層混凝土應(yīng)在下層混凝土初凝之前澆筑完畢。

5. 混凝土振搗應(yīng)能使模板內(nèi)各個(gè)部位混凝土密實(shí)、均勻，不應(yīng)漏振、欠振、過(guò)振，不得漏漿，避免蜂窩麻面。

6. 混凝土澆筑成型后應(yīng)盡快開(kāi)始養(yǎng)護(hù)，其養(yǎng)護(hù)時(shí)間不得少于14d。
